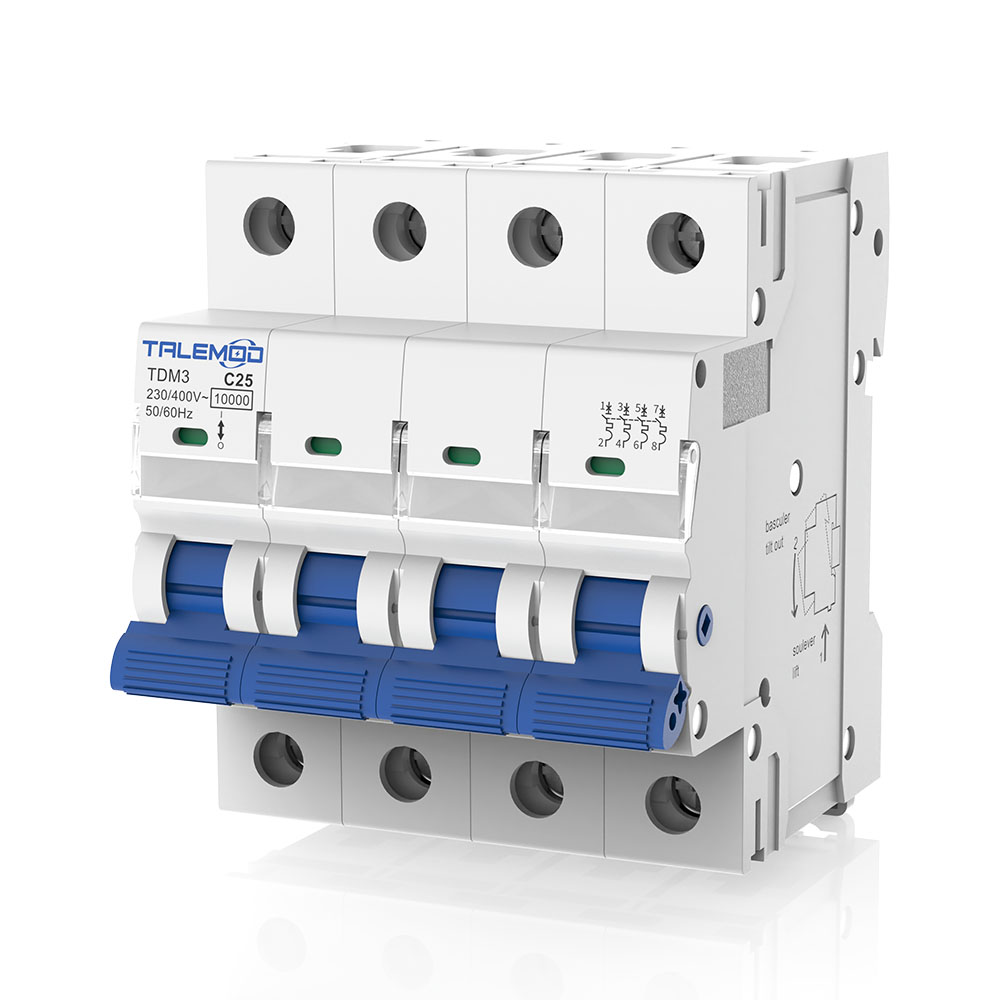

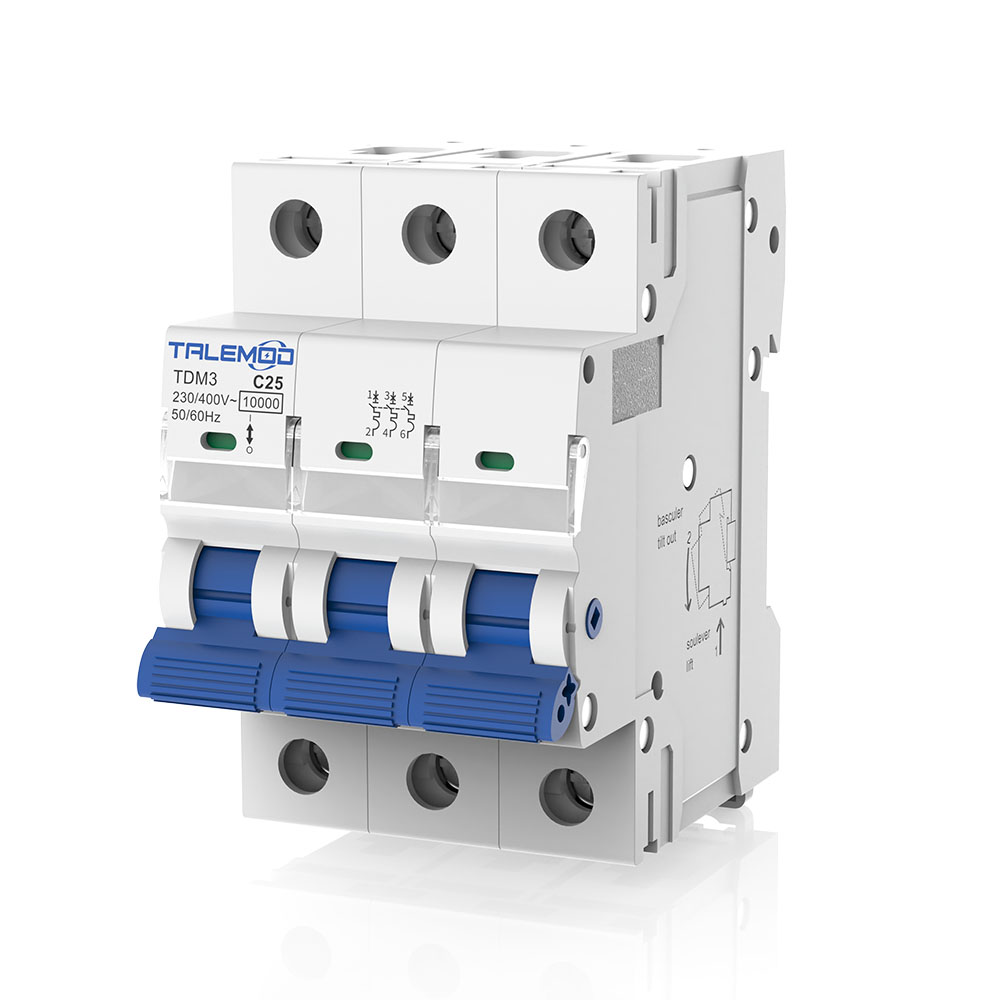

10 kA Miniatur-Leistungsschalter TDM3
Technische Daten
| Standard | IEC60898-1 |
| Nennstrom (In) | 1-63A |
| Polen | 1P2P 3P4P |
| Bemessungsspannung (Ue) | 1P:240/415V~ 2/3/4P:415~ |
| Isolationsspannung (Ui) | 500 V |
| Nennfrequenz | 50/60 Hz |
| Nennbruchvermögen (Icn) | 10KA |
| Bemessungskurzschlussausschaltvermögen (Ics) | 7,5 KA |
| Energiebegrenzungsklasse | 3 |
| Auslösekurve | BCD |
| Elektrische und mechanische Lebensdauer | 20000 |

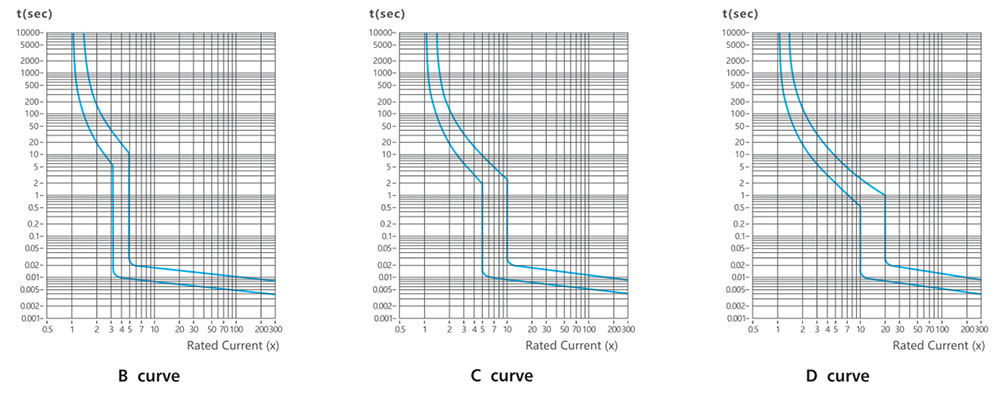

Überlaststromschutzeigenschaften
| Testverfahren | Typ | Prüfstrom | Ausgangszustand | Auslösen oder Nicht-Auslösen Zeitlimit | Erwartetes Ergebnis | Bemerkung |
| A | B, C, D | 1,13 Zoll | kalt | t≤1h | kein Stolpern | |
| B | B, C, D | 1,45 Zoll | nach Test A | t | Stolpern | Die Strömung ist stetig zum festgelegte Grenze innerhalb von 5 Sekunden |
| C | B, C, D | 2,55 Zoll | kalt | 1s 1s | Stolpern | |
| D | B | 3 Zoll | kalt | t≤0,1s | kein Stolpern | Schalten Sie die |
| C | 5 Zoll | Hilfsschalter zu | ||||
| D | 10 Zoll | Schließen Sie den Strom | ||||
| UND | B | 5 Zoll | kalt | t | Stolpern | Schalten Sie die |
| C | 10 Zoll | Hilfsschalter zu | ||||
| D | 20 Zoll | Schließen Sie den Strom |
Installation
| Schutzgrad | IP20 |
| Referenztemperatur für die Einstellung des Heizelements | 30℃ |
| Umgebungstemperatur | -25 bis +40 °C |
| Lagertemperatur | -25 bis +70 °C |
| Anschlussart | Kabel-/U-förmige Sammelschiene/Stift-Sammelschiene |
| Anschlussgröße oben/unten für Kabel | 25 mm² |
| Anzugsmoment | 3,0 Nm |
| Verbindung | Oben und unten |
Kombination mit Zubehör
| Hilfskontakt | JA |
| Alarmkontakt | JA |
| Shuntfreigabe | JA |
| Unterspannungsauslösung | JA |
Produktmerkmale und Vorteile
Sicher und zuverlässig, Unfälle werden verhindert, bevor sie passieren: Dank präziser Überlast- und Kurzschlussschutzfunktionen kann das System Stromkreisanomalien in Echtzeit überwachen und schnell reagieren. Dadurch wird das Risiko von Bränden durch elektrische Anlagen an der Quelle deutlich reduziert und eine solide Verteidigungslinie für die Stromsicherheit aufgebaut.
Manuelle Steuerung, flexible Bedienung und Wartung: Unterstützt einen stabilen und zuverlässigen manuellen Ein-/Ausschalter und kann direkt als Trennschalter verwendet werden. Bei Reparatur- oder Wartungsarbeiten kann der Stromkreis schnell unterbrochen werden, was für eine sichere Arbeitsumgebung sorgt und den Bedienkomfort erhöht.
Einfache Bedienung und schneller Reset: Nach Behebung des Stromkreisfehlers sind keine komplizierten Schritte erforderlich. Drehen Sie einfach den Bedienhebel zurück in die Position „Ein“, um die Stromversorgung wiederherzustellen. Dies reduziert Ausfallzeiten und gewährleistet eine unterbrechungsfreie Stromversorgung.
Modulares Design und effiziente Installation: Die modulare Struktur mit standardisierten Abmessungen kann direkt an die Montageschienen des Verteilerkastens angepasst werden. Dies nutzt nicht nur den Installationsraum optimal aus, sondern vereinfacht auch den Installationsprozess und die nachfolgenden Wartungsschritte, wodurch die gesamten Bau-, Betriebs- und Wartungskosten gesenkt werden.

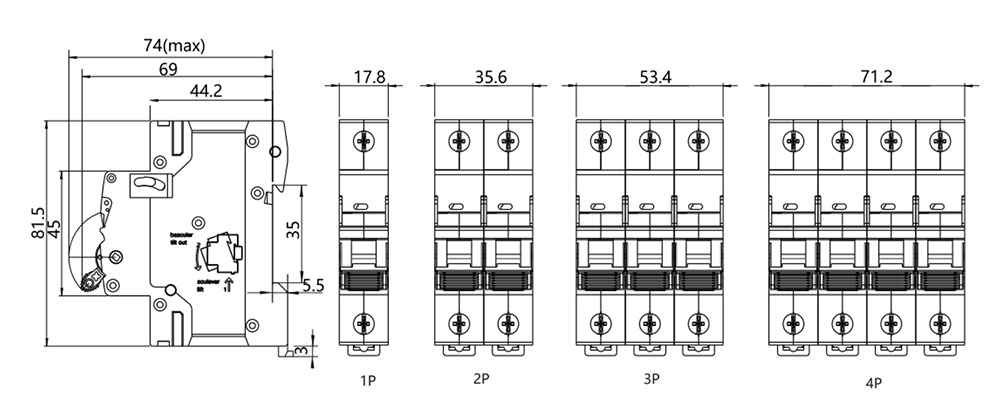

Gesamt- und Montageabmessungen
