10 kA Fehlerstromschutzschalter mit Überstromschutz TDR5

10 kA Fehlerstromschutzschalter mit Überstromschutz TDR5

Produktkategorien

10 kA Fehlerstromschutzschalter mit Überstromschutz TDR5

Der Fehlerstromschutzschalter Talemod TDR5 mit Überstromschutz bietet gleichzeitig Schutz vor Überstrom/Kurzschluss und Erdschlüssen. Er ist für Netze mit 50/60 Hz Wechselstrom, einer Nennspannung von 240 V und einem Nennbetriebsstrom bis zu 50 A geeignet. Das Nennkurzschlussausschaltvermögen beträgt 10 kA. Der Fehlerstromschutzschalter ist modular aufgebaut, entspricht der Norm IEC 61009-1 und zeichnet sich durch zuverlässige Leistung, präzise Schutzeigenschaften und kompakte Bauweise aus. Er eignet sich für industrielle und gewerbliche Beleuchtungsverteilungsleitungen.

    Senden Sie mir ein Angebot Herunterladen
    Produktdetails

    Technische Daten

    Standard IEC61009-1
    Modus Elektronik
    Typ A、AC
    Auslösekurve BCD
    Keiner 1P+N
    Nennspannung 240 V~
    Nennfrequenz 50/60 Hz
    Bemessungsstrom 6-50A
    Bemessungsrestbetriebsstrom (l△n) 30, 100, 300 mA
    Restbetriebsstrombereich 0,5l△n~l△n
    Bemessungskurzschlussstrom (lnc) 10KA
    Energiebegrenzungsklasse 3
    Elektrische und mechanische Lebensdauer 20000

    Überlaststromschutzeigenschaften

    Testverfahren Typ Prüfstrom Ausgangszustand Auslösen oder Nicht-Auslösen
    Zeitlimit    		 Erwartetes Ergebnis Bemerkung
    A B, C 1,13 Zoll kalt t≤1h kein Stolpern
    B B, C 1,45 Zoll nach Test A t Stolpern Der Strom steigt stetig auf
    festgelegte Grenze innerhalb von 5 Sekunden
    C B, C 2,55 Zoll kalt 1s
    1s 32A)     		Stolpern
    D B 3 Zoll kalt t≤0,1s kein Stolpern Schalten Sie den Hilfsschalter ein, um den Stromkreis zu schließen.
    C 5 Zoll
    D 10 Zoll
    UND B 5 Zoll kalt t Stolpern Schalten Sie den Hilfsschalter ein, um den Stromkreis zu schließen.
    C 10 Zoll
    D 20 Zoll

    Reststrom-Betriebsabschaltzeit

    Typ In/A I△n/A Der Reststrom (I△) entspricht der folgenden Abschaltzeit (S):
    ACtype Beliebiger Wert Beliebiger Wert In 2 Zoll 5 Zoll 5 A, 10 A, 20 A, 50 A
    Ein Typ >0,01 1,4 Zoll 2,8 Zoll 7 Zoll
    0,3 0,15 0,04 0,4 maximale Bremszeit
    Bei RCBOs des allgemeinen Typs, deren Strom I△n um 0,03 mA niedriger ist, kann ein 0,25 A anstelle von 5 I△n verwendet werden.

    Installation

    Schutzgrad IP20
    Umgebungstemperatur -25 bis +40 °C
    Lagertemperatur -25 bis +70 °C
    Anschlussart Kabel-/U-förmige Sammelschiene/Stift-Sammelschiene
    Anschlussgröße oben/unten für Kabel 10 mm² (oben) / 25 mm² (unten)
    Anzugsmoment 1,2 Nm (oben) / 2,5 Nm (unten)
    Verbindung Oben und unten

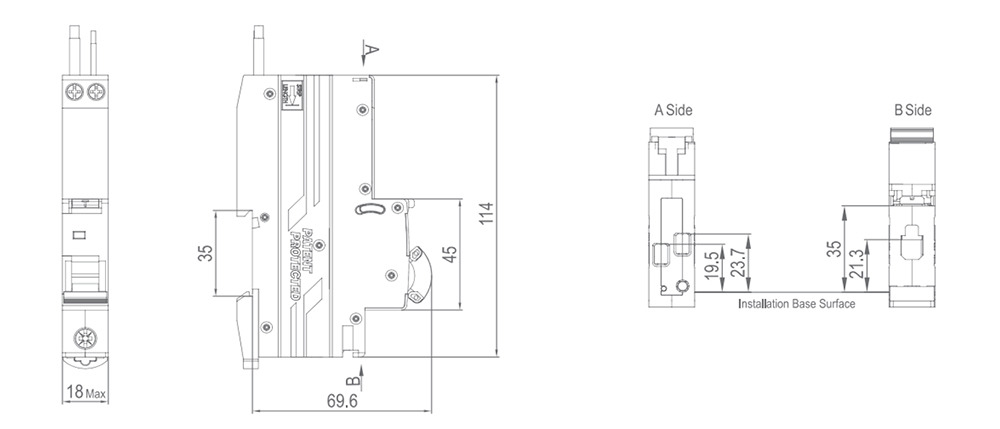

    Gesamt- und Montageabmessungen


    Produktübersicht

    Unser Fehlerstromschutzschalter (RCBO) wird unter strikter Einhaltung internationaler Sicherheitsstandards wie IEC 61009 entwickelt und gefertigt und steht somit für Qualität und Konformität mit den geltenden Vorschriften. Jedes Gerät durchläuft strenge Werksprüfungen, um seine präzise Fehlerstromfunktion und sein zuverlässiges Überstromausschaltvermögen zu gewährleisten. Diese Tests stellen sicher, dass das Gerät auch unter realen Fehlerbedingungen wie vorgesehen funktioniert. Durch den Einsatz dieses RCBO in Ihren Elektroinstallationen vereinfachen Sie die Einhaltung nationaler Elektrovorschriften erheblich und reduzieren so Compliance-Risiken und potenzielle Haftungsrisiken. Mit diesem Produkt entscheiden Sie sich für ein Sicherheitsgerät mit anerkannten Zertifizierungen, das durch unabhängige Prüf- und Qualitätskontrollprotokolle bestätigt wird und Ihnen zuverlässigen Schutz für Personen und Stromkreise bietet.
