6KA Lichtbogenfehlererkennungsgerät TDAFD1

Technische Daten

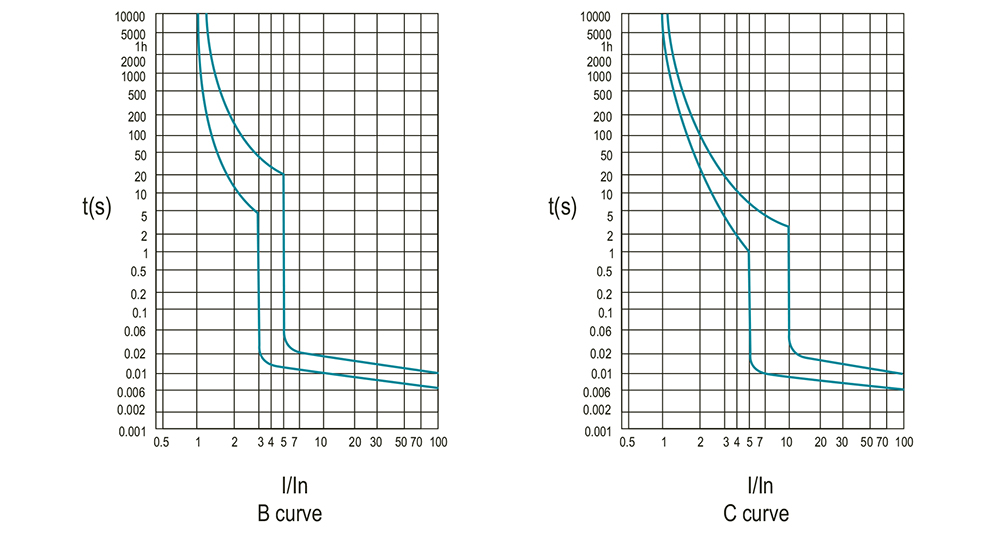

Produktkurvendiagramm

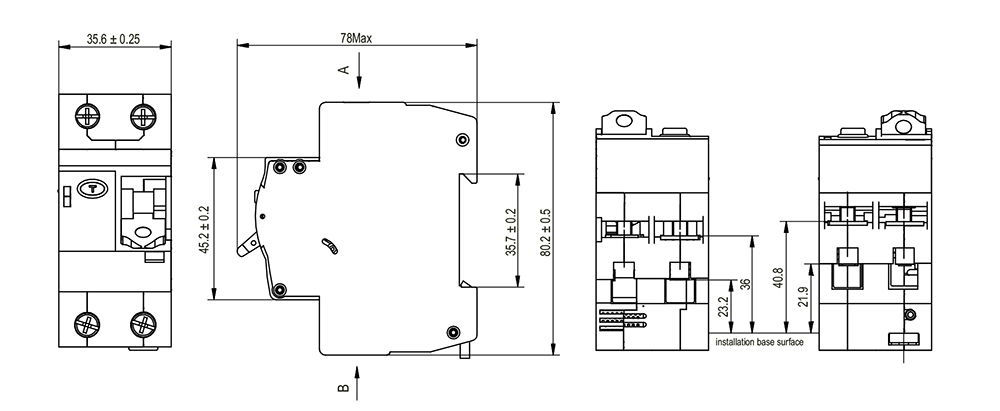

Gesamt- und Montageabmessungen

Produktübersicht

Der Lichtbogenfehlererkennungsdetektor (AFDD) ist ein elektrisches Sicherheitsgerät, das auf intelligenter Lichtbogenerkennungstechnologie basiert. Sein Hauptzweck ist die Verhinderung von Bränden durch Serien-, Parallel- und Erdschlüsse. Durch die Kombination von Hochfrequenz-Abtasttechnologie mit Algorithmen zur Lichtbogensignaturanalyse kann das Gerät gefährliche Lichtbögen präzise von Lichtbögen unterscheiden, die im normalen Betrieb entstehen, und den fehlerhaften Stromkreis innerhalb von Millisekunden unterbrechen. Im Vergleich zu herkömmlichen Leitungsschutzschaltern und Fehlerstrom-Schutzschaltern überwindet der AFDD deren technische Einschränkungen und ermöglicht so ein umfassenderes Brandschutzsystem für Wohn-, Gewerbe- und Industriegebäude – dies ist sein zentraler Vorteil.

Kernmerkmale

Gefährliche Lichtbogenerkennung: Mithilfe der Multifrequenz-Charakteristikanalyse kann das System Lichtbögen, die während des normalen Lastbetriebs entstehen, präzise von Fehlerlichtbögen mit Sicherheitsrisiken unterscheiden und so Fehlinterpretationen oder Fehlurteile vermeiden.
Blitzschnelle Stromkreisunterbrechung im Millisekundenbereich: Sobald das charakteristische Signal eines gefährlichen Lichtbogens erkannt wird, unterbricht das Gerät den Stromkreis automatisch innerhalb von 300 Millisekunden und verhindert so die Gefahr einer Zündung durch Wärmestau am Lichtbogen.
Selbstprüfung und Fehlerwarnung: Das Gerät verfügt über einen automatischen Erkennungsmechanismus. Bei Fehlfunktionen oder Alterungsproblemen der Schaltung gibt es ein Warnsignal durch Blinken der Kontrollleuchte aus, was eine rechtzeitige Fehlersuche und Wartung ermöglicht.
Umfassender Mehrfachschutz: Basierend auf dem Lichtbogenschutz integriert es zusätzlich Überlastschutz, Kurzschlussschutz und Überspannungsschutzfunktionen und bildet so ein umfassendes Schutzsystem, das verschiedene elektrische Risiken abdeckt.
