6 kA Fehlerstromschutzschalter mit Überstromschutz TDR2
Technische Daten
| Artikel | Daten |
| Standard | IEC61009-1 |
| Modus | Elektronik |
| Typ | Und Klimaanlage |
| Auslösekurve | B,C |
| Keiner | 1P+N |
| Bemessungsspannung (Ue) | 230 V ~ |
| Nennfrequenz | 50 Hz |
| Bemessungsstrom | 6-40A |
| Bemessungsrestbetriebsstrom (IΔn) | 30, 100, 300 mA |
| Restbetriebsstrombereich | 0,5I△n~I△n |
| Bemessungskurzschlussstrom (Inc) | 6 kA |
| Energiebegrenzungsklasse | 3 |
| Elektrische und mechanische Lebensdauer | 4000 |
Überlaststromschutzeigenschaften
| Prüfen Verfahren | Typ | Prüfen aktuell | Ausgangszustand | Tipington Zeitlimit | Erwartetes Ergebnis | Bemerkung |
| A | B,C | 1,13 Zoll | Kalt | t≤1h | Nicht greifen | |
| B | B,C | 1,45 Zoll | Nach Test A | t | Stolpern | Der Strom steigt innerhalb von 5 Sekunden stetig auf den vorgegebenen Wert an. |
| C | B,C | 2,55 Zoll | Kalt | 1s | Stolpern | |
| D | B | 3 Zoll | Kalt | t≤0,1s | Nicht greifen | Schalten Sie den Hilfsschalter ein, um den Stromkreis zu schließen. |
| C | 5 Zoll | |||||
| UND | B | 5 Zoll | Kalt | t | Stolpern | |
| C | 10 Zoll |
Reststrom-Betriebsabschaltzeit
| Typ | In/A | I△n/A | Der Reststrom (I△) entspricht der folgenden Abschaltzeit (S): | |||
| ACtype | Beliebiger Wert | Beliebiger Wert | In | 2 Zoll | 5 Zoll | 5 A, 10 A, 20 A, 50 A |
| Ein Typ | >0,01 | 1,4 Zoll | 2,8 Zoll | 7 Zoll | ||
| 0,3 | 0,15 0,04 | 0,4 maximale Bremszeit | ||||
| Bei RCBOs des allgemeinen Typs, deren Strom I△n um 0,03 mA niedriger ist, kann ein 0,25 A anstelle von 5 I△n verwendet werden. | ||||||
Installation
| Artikel | Daten |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25 bis +40 °C |
| Lagertemperatur | -25 bis +70 °C |
| Anschlussart | Kabel |
| Anschlussgröße oben/unten für Kabel | 25 mm² |
| Anzugsmoment | 3,0 Nm |
| Verbindung | Oben und unten (ELM) Top-Line (ELE) |

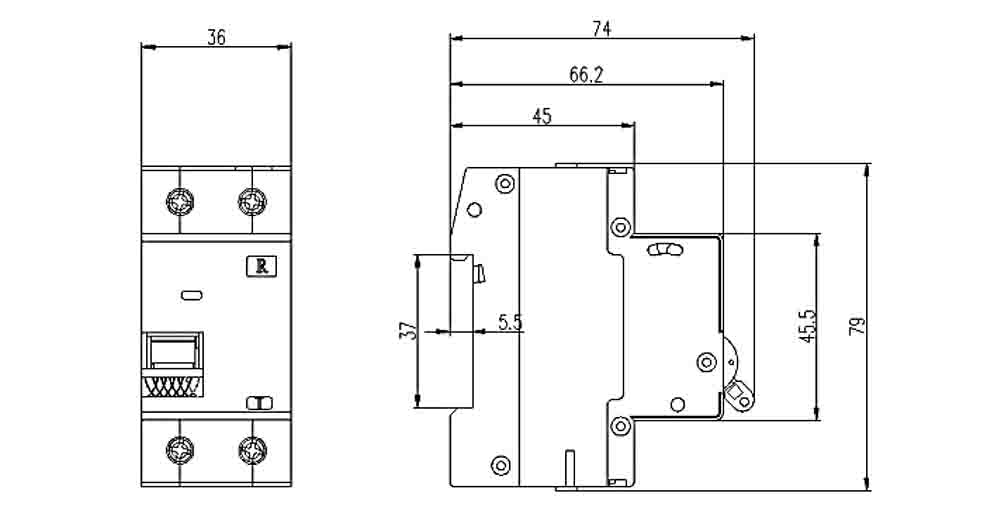

Gesamt- und Installationsabmessungen
Kernleistung und Zuverlässigkeit
Hochpräzise Schutzreaktion: Dank hochpräziser elektromagnetischer Auslösetechnologie reagiert das Schutzsystem schnell und genau, ist äußerst zuverlässig und unempfindlich gegenüber Spannungsschwankungen. Es bietet zudem einen doppelten Schutz vor Überstrom/Kurzschluss und Fehlerströmen und gewährleistet so die Sicherheit der Leitung.
Überragende elektrische Leistung: Die Hochleistungs-Kontaktkonstruktion aus Silberlegierung erzielt einen niedrigen Kontaktwiderstand, verlängert die Lebensdauer und reduziert den Wartungsaufwand. Ein fortschrittliches Lichtbogenlöschsystem löscht den bei hohen Fehlerströmen entstehenden Lichtbogen sicher und minimiert so Schäden an angeschlossenen Geräten und dem Leistungsschalter selbst. Dadurch wird die Betriebssicherheit nach einem Fehlerfall gewährleistet.
Stabiles Abschaltvermögen: Das Nennkurzschlussausschaltvermögen beträgt bis zu 6 kA und ist geeignet für Leitungen mit 50/60 Hz Wechselstrom, einer Nennspannung von 240 V und einem Nennbetriebsstrom bis zu 63 A. Es kann den Fehlerstrom unter den spezifizierten Betriebsbedingungen stabil unterbrechen.
Vorteile hinsichtlich Struktur und Installation
Kompaktes/Modulares Design: Dank des kompakten und modularen Designs wird wertvoller Platz im Verteilerkasten gespart, die Installation und Verdrahtung werden vereinfacht und die Baueffizienz gesteigert.
Standardisierung und Konformität: Entspricht den Normen IEC61009-1, den Produktspezifikationen, bietet zuverlässige Leistung, präzise Schutzeigenschaften und ist an die allgemeinen Installations- und Nutzungsanforderungen der Industrie angepasst.
Anwendbare Szenarien und Wertpositionierung
Weitgehend einsetzbare Szenarien: Geeignet für industrielle und gewerbliche Beleuchtungsverteilungsleitungen und erfüllt die Anforderungen an den Leitungsschutz in solchen Szenarien.
Langfristige Wertorientierung: Das Produktdesign legt Wert auf hervorragende Leistung, Langlebigkeit und langfristigen Wert. Mit diesem Produkt investieren Sie in „hohe Effizienz und hohe Zuverlässigkeit“ und gewährleisten so den langfristig sicheren Betrieb Ihrer Produktionslinie.
