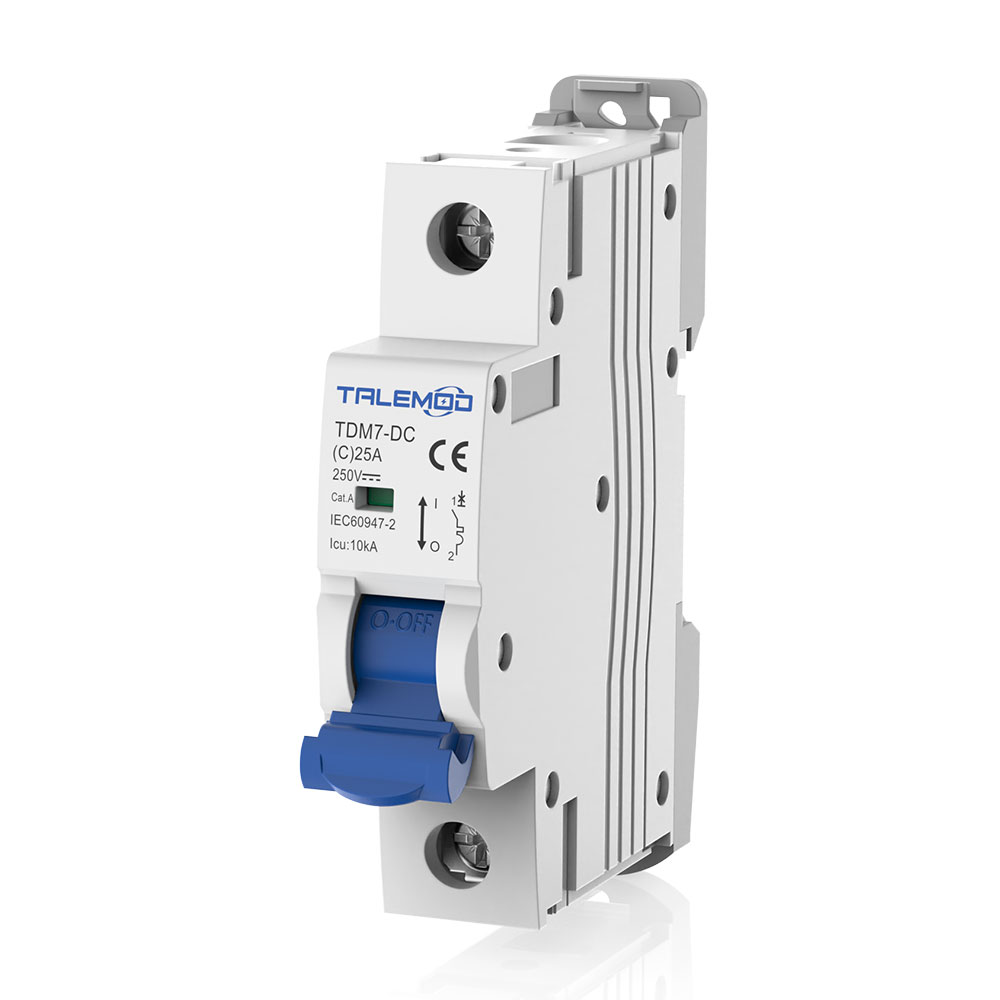

DC-Miniatur-Leistungsschalter TDM7-DC

Technische Daten

Standard	IEC60947-1
Nennstrom (In)	6-63A
Polen	1P 2P 3P 4P
Bemessungsspannung (Ue)	1P: 250 V DC, 2P: 500 V DC, 3P: 750 V DC, 4P: 1000 V DC
Isolationsspannung (Ui)	1P/2P: 500 V 3P/4P: 1000 V
Nennfrequenz	50/60 Hz
Nennausbrechvermögen (lcn)	10KA
Bemessungskurzschlussausschaltvermögen (LCS)	7,5 KA
Energiebegrenzungsklasse	3
Auslösekurve	BC
Elektrische Lebensdauer	4000
Mechanische Lebensdauer	20000

Installation

Schutzgrad	IP20
Referenztemperatur für die Einstellung des Heizelements	30℃
Umgebungstemperatur	-25 bis +40 °C
Lagertemperatur	-25 bis +70 °C
Anschlussart	Kabel-/U-förmige Sammelschiene/Stift-Sammelschiene
Anschlussgröße oben/unten für Kabel	25 mm
Anzugsmoment	2,5 N·m²
Verbindung	Oben und unten

Kombination mit Zubehör

Shuntfreigabe	JA
Hilfskontakt	JA
Alarmkontakt	NEIN
Unterspannungsauslösung	NEIN
Überspannungsauslöser	NEIN

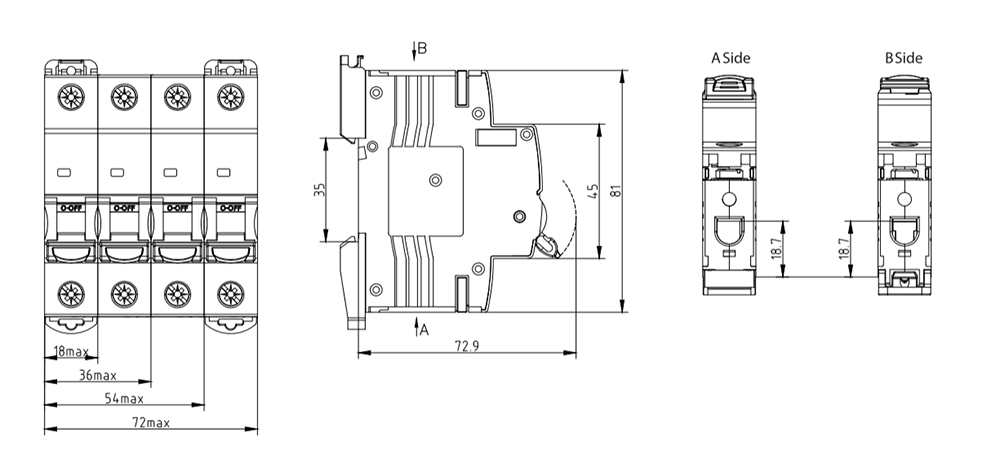

Gesamt- und Montageabmessungen

Produkteinführung

Dieser Gleichstrom-Leistungsschalter wurde streng nach der internationalen Norm IEC60947-1 entwickelt und gefertigt. Dank seiner hervorragenden elektrischen Eigenschaften und des stabilen Betriebs findet er breite Anwendung in verschiedenen Gleichstromversorgungsszenarien wie Photovoltaik-Energiespeichern, Gleichstromverteilung und industrieller Steuerung und bietet zuverlässigen Schutz für die Stromkreissicherheit.

Elektrische Kernparameter

1. Aktuelle Spezifikationen

Bemessungsstrom (In): Mit einem breiten Bereich von 6-63 A kann er flexibel an unterschiedliche Lastanforderungen der Schaltung angepasst werden und eignet sich für diverse Leistungsaufnahmeszenarien, von Steuerschaltungen mit geringer Leistung bis hin zu Leistungsschaltungen mit mittlerer Leistung.
Abschaltvermögen: Es verfügt über ein Nennabschaltvermögen (Icn) von 10 kA und ein Nennkurzschlussabschaltvermögen (Ics) von 7,5 kA, wodurch der Fehlerstrom im Falle eines Kurzschlusses im Stromkreis schnell unterbrochen, die Lichtbogenbildung wirksam unterdrückt und Geräteschäden sowie Sicherheitsunfälle vermieden werden können.

2. Polzahl- und Spannungsanpassung

Polkonfiguration: Bietet vier Poloptionen: 1P, 2P, 3P und 4P, um den Verdrahtungsanforderungen verschiedener Stromkreise gerecht zu werden. 1P eignet sich für einpolige Gleichstromkreise, während 4P sich dank hoher Kompatibilität auch für mehrpolige Verbindungsschutzszenarien eignet.
Bemessungsspannung (Ue): Die Spannung wird anhand der Polzahl präzise angepasst – 1P = 250 V DC, 2P = 500 V DC, 3P = 750 V DC, 4P = 1000 V DC –, um einen stabilen Betrieb in der jeweiligen Spannungsumgebung zu gewährleisten und Schäden durch Überspannung zu vermeiden.
Isolationsspannung (Ui): Die Isolationsspannung beträgt bei 1P/2P-Ausführungen 500 V und bei 3P/4P-Ausführungen 1000 V. Die hervorragende Isolationsleistung minimiert das Risiko von Kriechströmen zwischen den Stromkreisen und erhöht die Produktsicherheit.

3. Weitere wichtige Leistungsindikatoren

Nennfrequenz: Unterstützt 50/60-Hz-Dualfrequenzanpassung und kann sich ohne zusätzliche Einstellungen an unterschiedliche regionale Stromnetzfrequenzen anpassen, wodurch die regionale Anwendbarkeit des Produkts verbessert wird.

Energiebegrenzungsstufe: Durch Erreichen der Klasse 3 kann das System bei einem Kurzschluss die Fehlerenergie schnell absorbieren und begrenzen, die Auswirkungen der Energie auf die Schaltungskomponenten reduzieren und die Lebensdauer der Geräte verlängern.

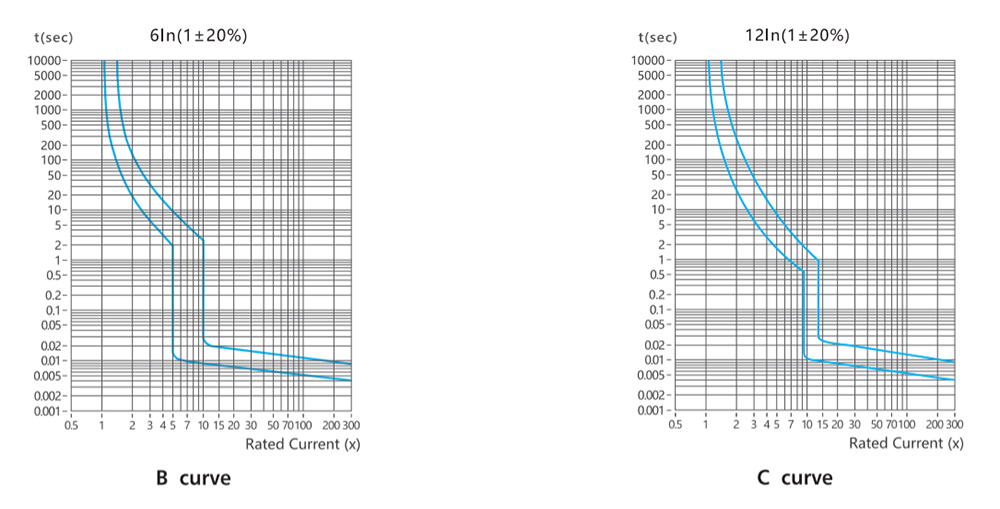

Auslösekennlinie: Dank der Auslösekennlinie vom Typ BC bietet das Gerät sowohl Überlastschutz als auch Kurzschlussschutz. Bei Überlastung schaltet es langsam ab, um Fehlbedienungen zu vermeiden, und bei Kurzschluss schnell, um die Sicherheit des Stromkreises zu gewährleisten. Es eignet sich für die meisten industriellen und zivilen Gleichstromkreise.

Lebensdauer und Zuverlässigkeit

Das Produkt zeichnet sich durch seine hervorragende Langlebigkeit aus: Mit einer elektrischen Lebensdauer von bis zu 4000 Schaltzyklen und einer mechanischen Lebensdauer von bis zu 20000 Schaltzyklen übertrifft es den Branchendurchschnitt deutlich. Ob häufiges Ein- und Ausschalten oder langfristiger, stabiler Betrieb – es gewährleistet zuverlässige Leistung, reduziert Wartungskosten und Austauschintervalle und bietet Anwendern langfristig stabile Schutzlösungen für ihre Stromkreise.
