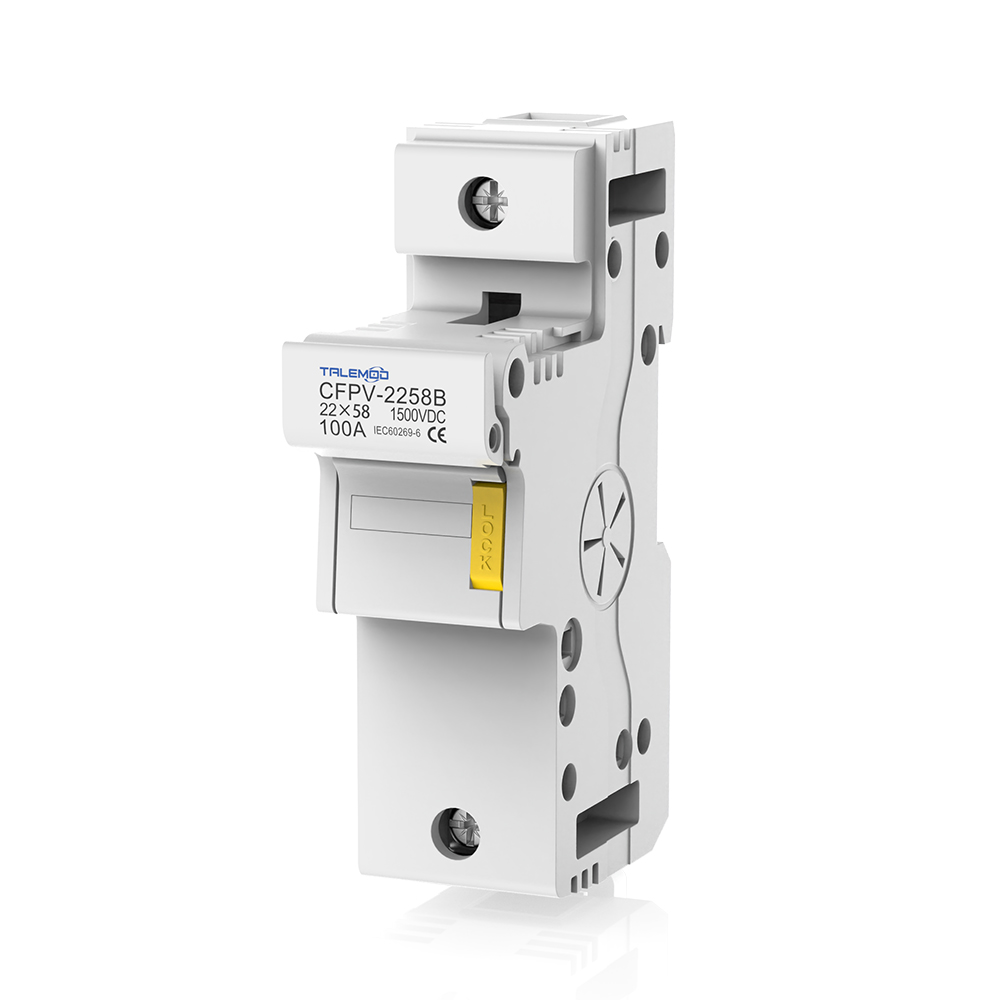

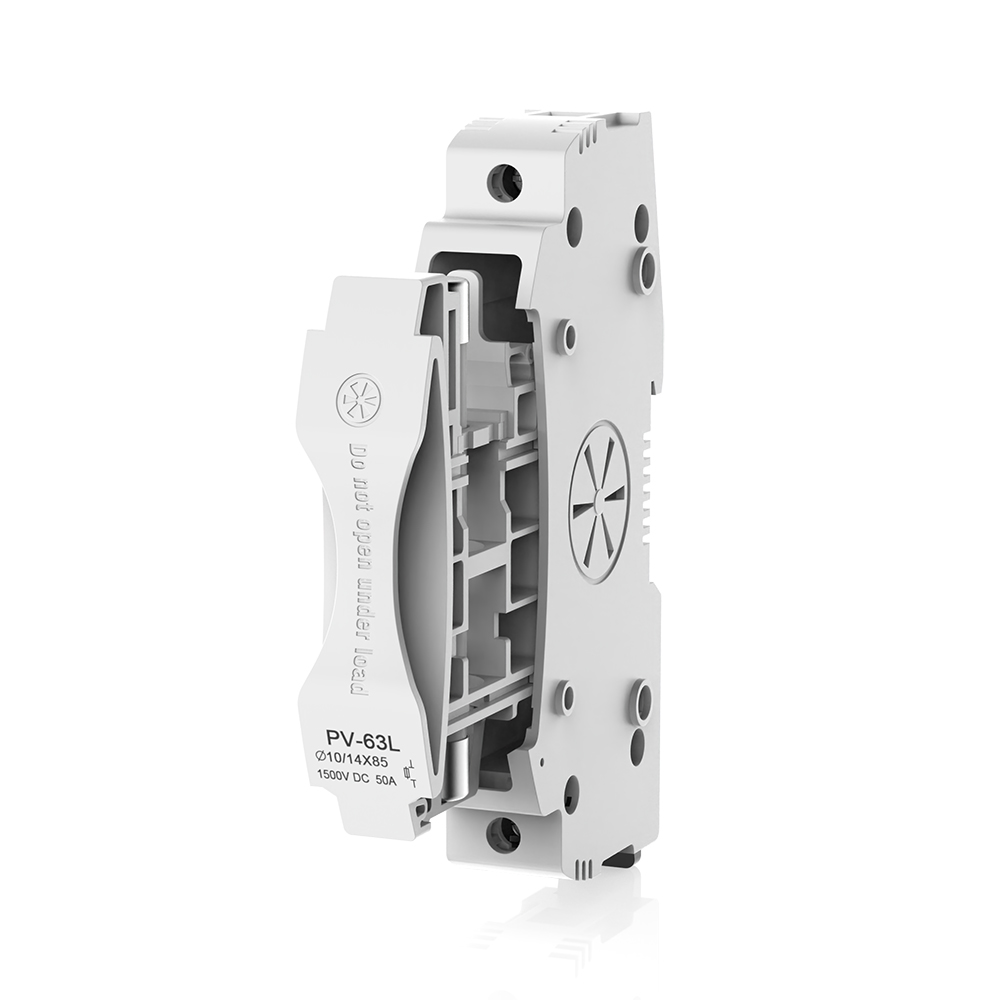

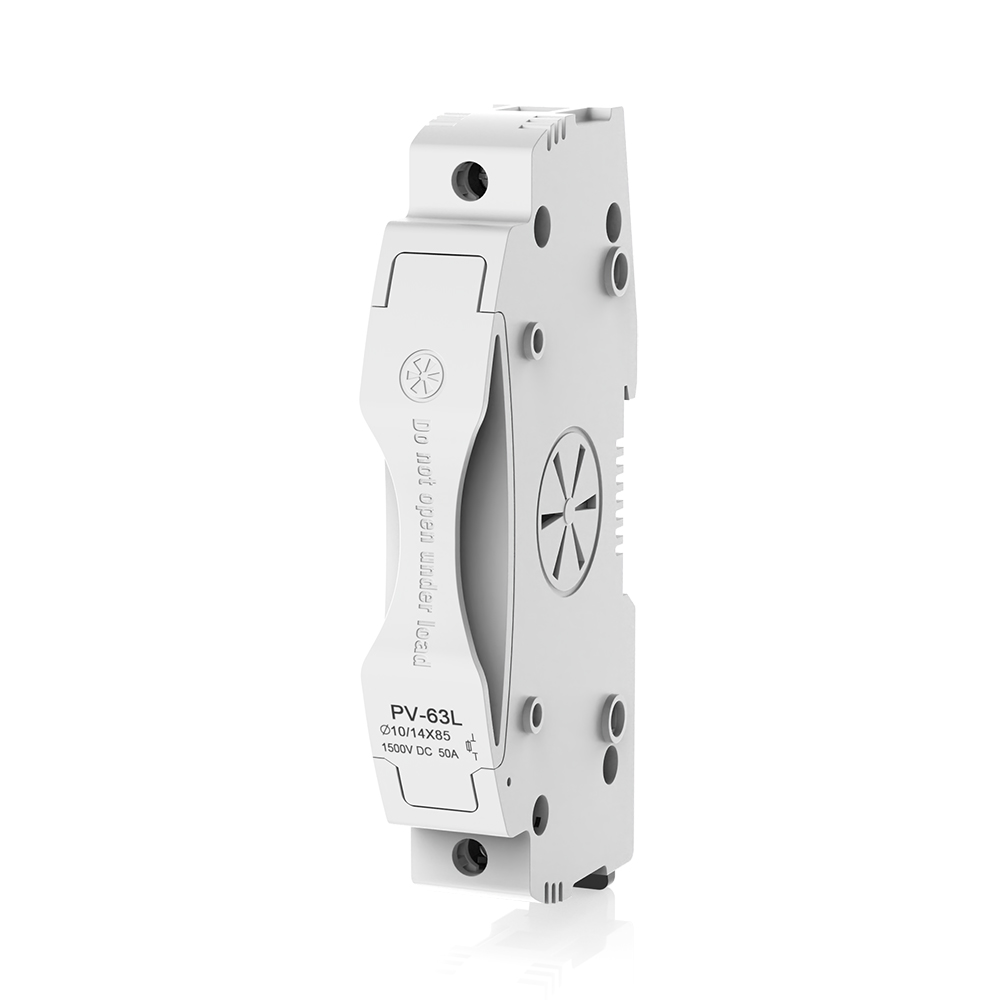

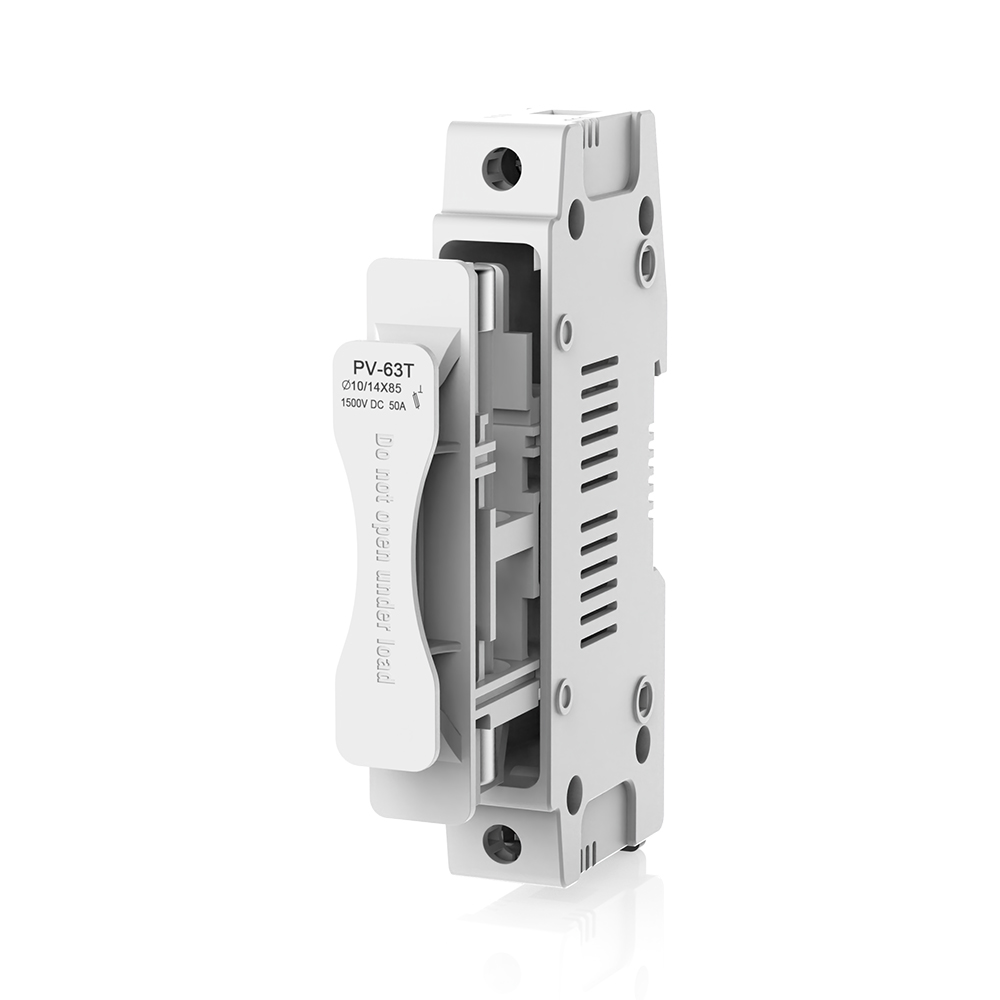

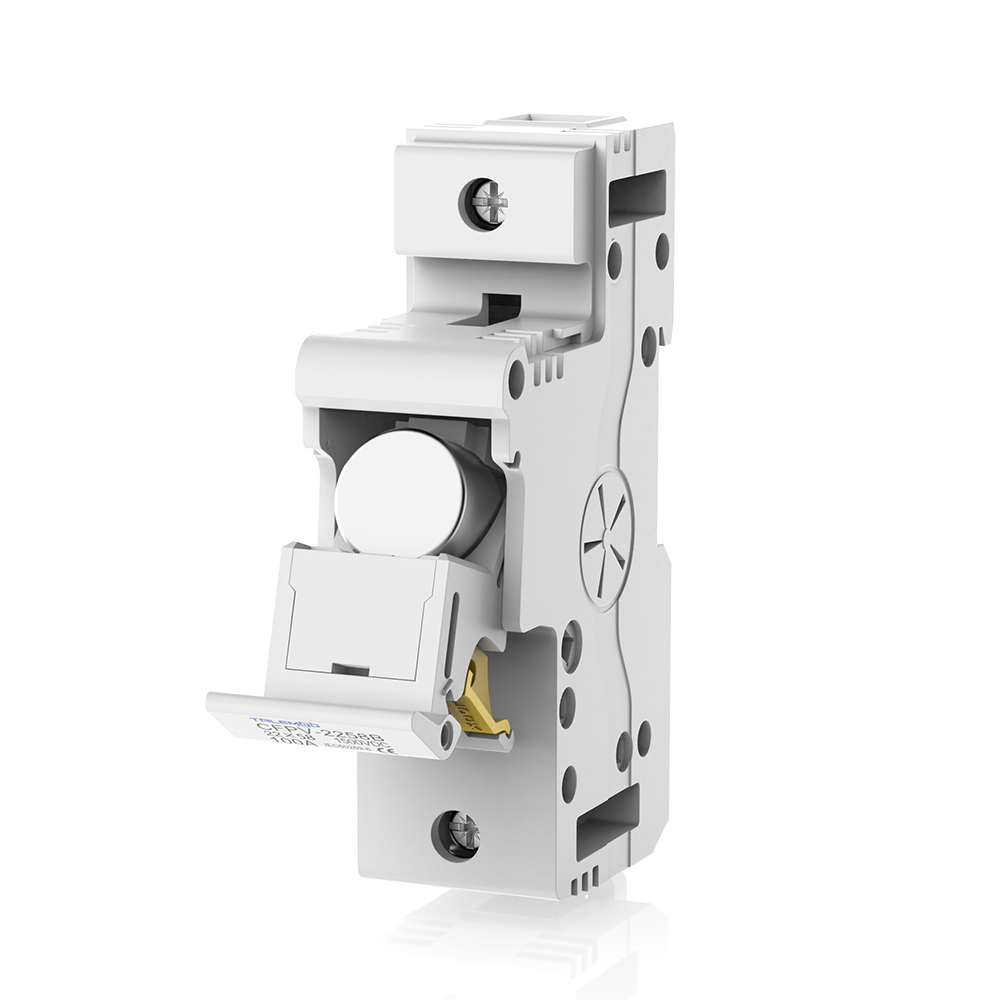

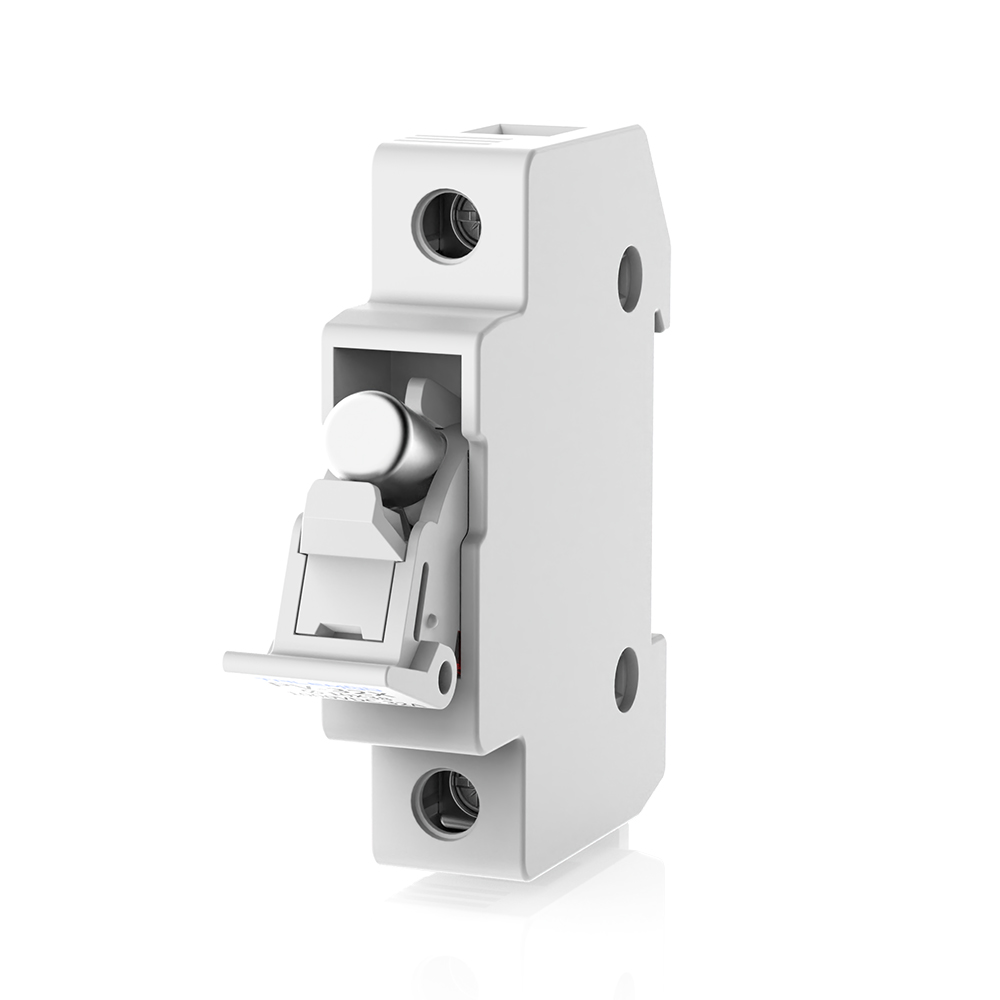

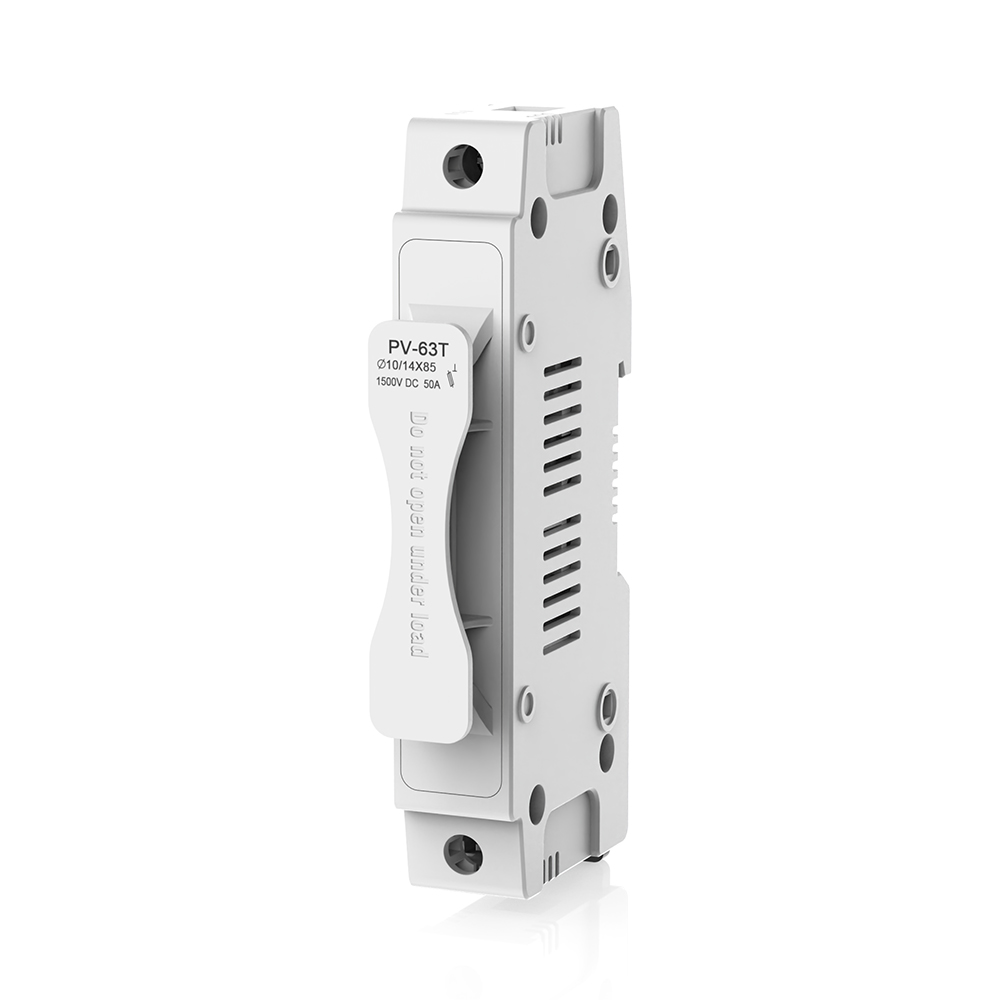

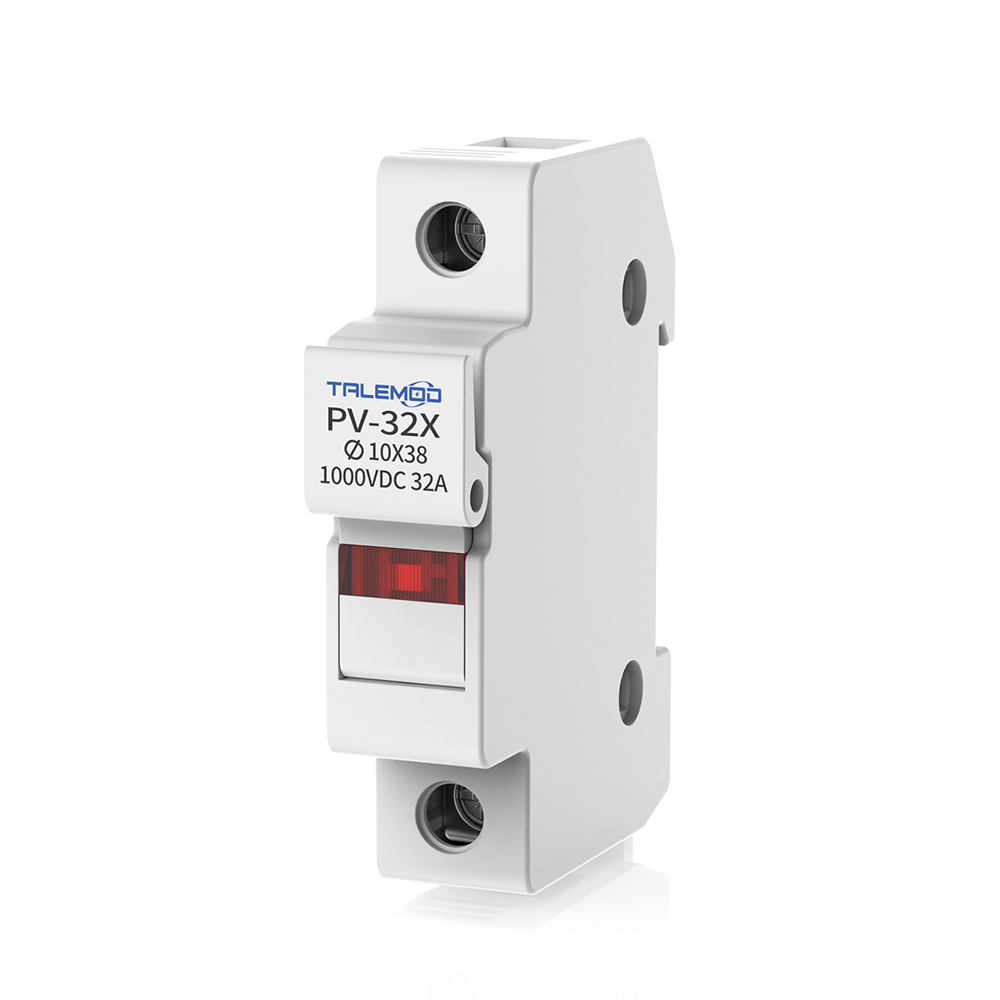

PV-Zylinder-Serie DC-Sicherung

Technische Daten

Kernfunktionen

Überlast- und Kurzschlussschutz: Wenn der Strom im Stromkreis aufgrund eines Geräteausfalls oder eines Verdrahtungsproblems für eine bestimmte Dauer und Stärke die Nennstromstärke der Sicherung überschreitet, löst die Sicherung aus.

Sichere Unterbrechung von Fehlerströmen: Die interne Struktur einer Gleichstromsicherung ist speziell darauf ausgelegt, den Lichtbogen innerhalb kürzester Zeit zwangsweise zu verlängern und abzukühlen, wodurch er erlischt und Fehlerströme, die Tausende oder sogar Zehntausende von Ampere erreichen können, sicher unterbrochen werden.

Selektiver Schutz (Kaskadenschutz): Tritt ein Fehler in einem Endgerät auf, schmilzt nur die dem Fehlerort nächstgelegene Abzweigsicherung, während die vorgelagerte Hauptsicherung intakt bleibt. Dadurch wird der Umfang des Stromausfalls minimiert und die Fehleridentifizierung sowie die Systemwiederherstellung erleichtert.

Letzte Barriere für Geräte- und Personensicherheit: Wenn andere Schutzvorrichtungen versagen, erfüllt die Sicherung zuverlässig ihre Schutzfunktion, verhindert das Durchbrennen von Geräten aufgrund von Überstrom und beseitigt grundsätzlich das Risiko von Bränden durch elektrische Anlagen, wodurch die persönliche Sicherheit gewährleistet wird.

Wichtigste Produktmerkmale

Nennspannung: Höher als die maximale Systemspannung, zeichnet sich durch geringen Spannungsabfall und geringe Leistungsverluste aus.

Bemessungsstrom: Typischerweise etwas höher als der normale Betriebsstrom des Stromkreises, aber niedriger als der zulässige Überlaststrom des geschützten Geräts.

Abschaltvermögen: Sehr hohes Abschaltvermögen (üblicherweise im Bereich von 10 kA bis zu mehreren zehn kA).

Hauptanwendungsgebiete

Photovoltaische (PV) Stromerzeugungssysteme: Sicherungen werden verwendet, um PV-Module und Wechselrichter vor Rückströmen, Überströmen und Kurzschlussströmen zu schützen.

Elektrofahrzeuge (EVs) und Ladeinfrastruktur: Sicherungen gewährleisten die Sicherheit der Fahrzeuge und des Ladevorgangs.

Energiespeichersysteme (ESS): Sicherungen bieten Überstromschutz für Batteriemodule und das gesamte System.

Gleichstromversorgungssysteme: Sicherungen schützen zahlreiche Gleichstromverteilungsleitungen.

Industrielle Steuerungssysteme: Viele industrielle Geräte (wie Frequenzumrichter, Servoantriebe) benötigen auch Sicherungen zum Schutz auf ihrer DC-Bus-Seite.
