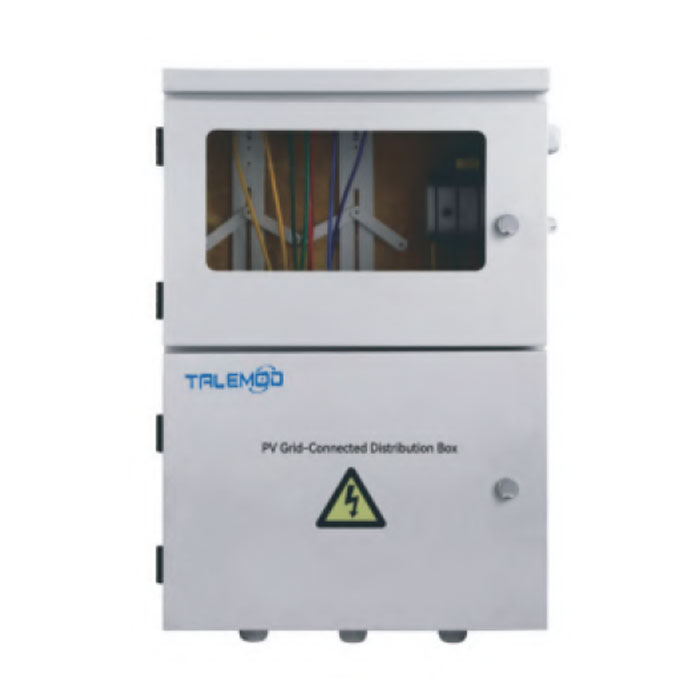

PV-Netzgekoppelter Verteilerkasten TDX-20

Technische Daten

Produkteinführung

Die PV-DC-Combinerbox ist die zentrale Komponente netzgekoppelter Photovoltaik-Stromerzeugungssysteme. Sie dient der effizienten Sammlung, dem sicheren Schutz und der stabilen Übertragung von Gleichstromenergie von Photovoltaikmodulen. Sie findet breite Anwendung in Bereichen wie dezentralen Photovoltaikanlagen für Privathaushalte sowie kleineren industriellen und gewerblichen Photovoltaikanlagen und gewährleistet maßgeblich den zuverlässigen Betrieb des Systems.

Produktmerkmale

Schutzart IP65: Die Schutzart IP65 bedeutet, dass das Produkt vollständig staubdicht (Staubschutzklasse 6) und spritzwassergeschützt (Wasserschutzklasse 5) ist und auch in staubigen, stürmischen und anderen rauen Umgebungen im Freien stabil funktioniert. Dies erhöht die Umweltverträglichkeit des Geräts und bietet durch die regen-, wasser- und korrosionsbeständige Konstruktion einen doppelten Schutz, der sicherstellt, dass die internen Komponenten nicht durch äußere Schadstoffe und Feuchtigkeit angegriffen werden.
PC-Material und ABS-Material: Die Kernkomponenten bestehen aus PC (Polycarbonat) und ABS (Acrylnitril-Butadien-Styrol-Copolymer). PC zeichnet sich durch hohe Festigkeit, Transparenz und ausgezeichnete Schlagfestigkeit aus, während ABS eine gute chemische Korrosionsbeständigkeit und Verarbeitungsstabilität bietet. Die Kombination beider Materialien erhöht nicht nur die Langlebigkeit der Produktstruktur, sondern reduziert auch das Gesamtgewicht. Gleichzeitig wird die Stabilität der Komponenten im Langzeiteinsatz gewährleistet, wodurch das Metallgehäuse optimal ergänzt und ein ausgewogenes Verhältnis zwischen Schutz und Funktionalität geschaffen wird.

UL94V-2 flammhemmend: Entspricht den UL94 V-2-Normen für Flammschutzmittel. Bei Kontakt mit offenen Flammen oder hohen Temperaturen ist das Material selbstverlöschend, weist eine langsame Flammenausbreitung auf und erlischt schnell, sobald es die Brandquelle verlässt. Es verhindert wirksam die Ausbreitung von Brandgefahren und bildet eine zusätzliche Sicherheitsbarriere für Photovoltaikanlagen in besonderen Situationen wie hohen Temperaturen und Stromkreisausfällen. Es eignet sich besonders für Photovoltaikprojekte in dicht besiedelten Gebieten wie Wohngebieten sowie Industrie- und Gewerbegebieten.

Wird zum Schutz von PV-Modulen vor Kurzschluss, Überlastung und Blitzüberspannung verwendet: Speziell entwickelt für den dreifachen Schutz von Photovoltaikmodulen, bietet es wirksamen Schutz vor Kurzschlüssen, Überlastungen und Blitzüberspannungen. Diese Schutzfunktion ist auf die im Produkt integrierten Schutzkomponenten wie AC-Überspannungsschutzgeräte und AC-Leistungsschalter abgestimmt und bildet so ein umfassendes Schutzsystem vom Komponentenende bis zum Systemende. Dadurch werden Schäden an den Photovoltaikmodulen durch plötzliche Ausfälle vermieden und die Wartungskosten des Systems reduziert.

Zum Schutz vor Überlastung und Kurzschluss sowie für seltene Schaltvorgänge unter normalen Bedingungen: Neben dem Schutz vor Überlastung und Kurzschluss ermöglicht es auch seltene Schaltvorgänge im Normalbetrieb. Diese Konstruktion erhöht die Praktikabilität des Produkts, da keine zusätzlichen Schaltgeräte benötigt werden. So erfüllt es die Schaltanforderungen für den täglichen Start-Stopp-Betrieb und die Wartung von Photovoltaikanlagen, vereinfacht die Systemarchitektur und reduziert die Komplexität von Installation und Betrieb.

Hinsichtlich der Anpassungsfähigkeit an Umwelteinflüsse bietet das Produkt hervorragende Schutzeigenschaften und ist regendicht, wasserdicht und korrosionsbeständig. Dadurch bewältigt es problemlos komplexe Außenumgebungen wie Feuchtigkeit, Regenwassererosion sowie Säure- und Laugenkorrosion, verlängert effektiv die Lebensdauer der Geräte, reduziert die Wartungskosten nach der Installation im Freien und gewährleistet einen stabilen Betrieb unter verschiedenen klimatischen Bedingungen.

Aus Sicht der Leistungsanpassung deckt diese Kombinationsbox präzise einen Leistungsbereich von 3–10 kW ab und erfüllt damit optimal die Anforderungen kleiner und mittlerer Photovoltaikanlagen. Ob es sich um eine kleine 3-kW-Photovoltaikanlage auf dem Dach eines Wohnhauses oder ein dezentrales Photovoltaikprojekt im Industrie- und Gewerbebereich mit rund 10 kW handelt – sie ermöglicht eine effiziente Integration elektrischer Energie, vermeidet Energieverluste und verbessert die Gesamteffizienz der Stromerzeugung des Systems.

Hinsichtlich der Sicherheitskonfiguration ist das Produkt mit mehreren Kernschutzkomponenten ausgestattet, um eine umfassende Sicherheitslinie für die Photovoltaikanlage zu bilden: Es verfügt über einen AC-Überspannungsschutz (AC SPD), der Überspannungsströme, die durch Blitzeinschläge, Netzschwankungen usw. entstehen, effektiv unterdrückt und so Schäden an den nachgeschalteten Geräten durch kurzzeitige Überspannung verhindert; integrierte AC-Leistungsschalter und intelligente PV-Leistungsschalter mit Überlast-, Kurzschluss- und anderen Fehlerschutzfunktionen. Der intelligente Leistungsschalter überwacht Strom- und Spannungsstatus des Stromkreises in Echtzeit und ermöglicht so eine präzise Fehlersuche; gleichzeitig ist ein PV-Netzanschluss-Messerschalter konfiguriert, der ein sicheres Abschalten während der Systemwartung und -instandhaltung gewährleistet und somit die Sicherheit des Betriebs- und Wartungspersonals sicherstellt.

Darüber hinaus verstärkt das Metallgehäuse des Produkts nicht nur die Wasserdichtigkeit und Korrosionsbeständigkeit, sondern weist auch eine ausgezeichnete Stoß- und Alterungsbeständigkeit auf. Dies bietet einen soliden Schutz für die internen Kernkomponenten, gewährleistet die strukturelle Stabilität des Geräts bei langfristigem Außeneinsatz und garantiert die kontinuierliche Stromerzeugung der Photovoltaikanlage.
