Intelligenter Fehlerstromschutzschalter (MCCB) (Messtyp) TDK5EJ

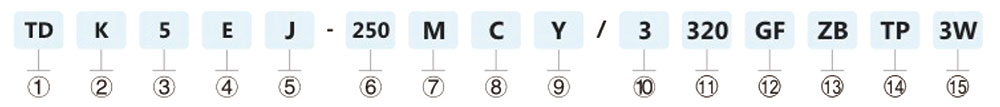

Modell und Bedeutung

Seriennummer	Bedeutung des Artikels
①	Unternehmenscode: TALEMOD
②	MCCB (Leistungsschalter mit Formgehäuse)
③	Design Nr.
④	Elektronisch und einstellbar
⑤	Messart
⑥	Rahmenstrom (A): Inm=125,Inm=250,Inm=400,Inm=630
⑦	Bruchleistung: S: Standard; L: Mittlere Bruchleistung; M: Hohe Bruchleistung
⑧	Automatische Wiederschließung
⑨	LCD-Display
⑩	Anzahl der Pole: 3: Dreipol; 4: Vierpol
⑪	Keine: bedeutet kein Hilfsverb; 320: bedeutet eine Gruppe von Hilfsverben; 360: bedeutet zwei Gruppen von Hilfsverben
⑫	Photovoltaik
⑬	Keine: Kein Trägermodul vorhanden; ZB: Einzelmodus-Träger; TB: Dualmodus-Träger
⑭	Keine: bedeutet, dass keine Topologie identifiziert wurde; TP: bedeutet, dass eine Topologie identifiziert wurde
⑮	3W: Kennzeichnet eine 3-Wege-Temperaturerfassung; 6W: Kennzeichnet eine 6-Wege-Temperaturerfassung

Wichtigste technische Parameter

Modell		TDK5E-125	TDK5E-250	TDK5E-400	TDK5E-630
Bemessungsstrom der Rahmenklasse Inm(A)		125	250	400	630
Anzahl der Masten		3P/4P
Bemessungsbetriebsspannung Ue(V)		AC400/50Hz
Bemessungsisolationsspannung UiV)		1000
Bemessungsstoßspannungsfestigkeit Uimp(kV)		8
Überschlagsdistanz (mm)		≠50		×100
Ultimatives Kurzschlussausschaltvermögen Icu (kA)		25(S)36(L)50(M)	36(S)35(L)50(M)	35(S)65(L)70(M)	50(S)65(L)70(M)
Kurzschlussausschaltvermögen im Betrieb Ics (kA)		20(S)25(L)35(M)	25(S)35(L)35(M)	35(S)42(L)50(M)	50(S)50(L)70(M)
Bemessungskurzzeit-Stoßstrom Icw(kA)/s		1,5	3	5	8
Automatische Wiederschließzeit (s)		≤2s
	Angetrieben	1500	1000	1000	1000
Operative Leistung (Zeiten)	Nicht mit Strom versorgt	8500	7000	4000	4000
	Gesamt	10000	8000	5000	5000
Überlast- und Kurzschlusscharakteristik		Dreistufiger Schutz, elektronisch einstellbar
Überspannungsschutzwert (V)		Sollwert (231–330) / Standardwert 282 V
Unterspannungsschutzwert (V)		Sollwert (88–209) / Standardwert 187 V
Phasenausfallschutzwert (V)		Sollwert (10–130) / Standardwert 30 V
Linksteuerungsverzögerungszeit (ms)		≤40 ms
Kommunikationsverzögerungszeit (ms)		≤200 ms

Hauptfunktionen und Merkmale

Zur Signalverarbeitung und intelligenten Steuerung in Echtzeit wird ein leistungsstarker 32-Bit-ARM-Mikroprozessor verwendet;

Das chinesisch/englische LCD-Display bietet eine benutzerfreundliche HMI und einfache Bedienung;

Mit automatischer Wiederschließfunktion; schnelle Schließgeschwindigkeit, Schließzeit

Dreistufiger Schutz mit langer, kurzer und sofortiger Verzögerung; der elektronische Auslösemodus ist unabhängig von der Versorgungsspannung.

Ein hohes Abschaltvermögen könnte die Zuverlässigkeit des Kurzschlussschutzes der Leitung gewährleisten;

Überspannungsschutz, Unterspannungsschutz, Phasenausfallschutz und Schutz bei fehlendem Neutralleiter; Schutzfunktionen und -parameter können eingestellt werden und

online geändert;

Echtzeitanzeige der dreiphasigen Netzspannung und des Laststroms;

Identifizierung und Anzeige von Auslösearten (Fernverriegelung, Überlast, Unterspannung, Überspannung, Spannungsausfall, Phasenausfall, Nulldurchgang usw.) sowie Speicherung, Abfrage und

Streichung;

Unterstützt vier Fernfunktionen: Fernsynchronisierung, Fernmessung, Fernsteuerung und Fernjustierung;

HPLC-Steckmodul und drahtlose Bluetooth-Kommunikation mit minimalem Stromverbrauch;

Messungen im Bereich von 0,05 Zoll bis 1,2 Zoll können ein Niveau von 1,0 erreichen:

Echtzeitmessung von Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor und anderen Parametern sowie Akkumulation der dreiphasigen Wirkleistung;

Zeitsteuerung, Gebührensteuerung und andere Modi sind optional, und die Anwendung ist flexibler;

Unterstützt das DL/T645-Protokoll und das Modbus-Protokoll und erkennt diese automatisch;

Echtzeitüberwachung der Temperatur des Eingangsanschlussklemmenblocks (optional);

Genauigkeitsgrad: Die Genauigkeit von Strom und Spannung kann bis zu 0,5 s erreichen; die Genauigkeit von Wirk- und Blindleistung kann bis zu Stufe 1 erreichen;

Unterstützung bei Überschreitung der Wirkleistungsgrenze, Überschreitung der Blindleistungsgrenze, Stromänderungsereignissen, Stromunterbrechungen, Spannungsoberwellengehalt, Stromoberwellengehalt,

Spannungswellenformverzerrung, Stromwellenformverzerrung;

Mit passivem Inselschutz (optional);

Mit Klemmen- und Kontaktübertemperaturschutz (optional);

Mit Überwachung und Schutz der Stromerzeugungsqualität (optional);

Mit dreiphasiger unsymmetrischer Stromerzeugungsstromüberwachung und -schutz (optional);
