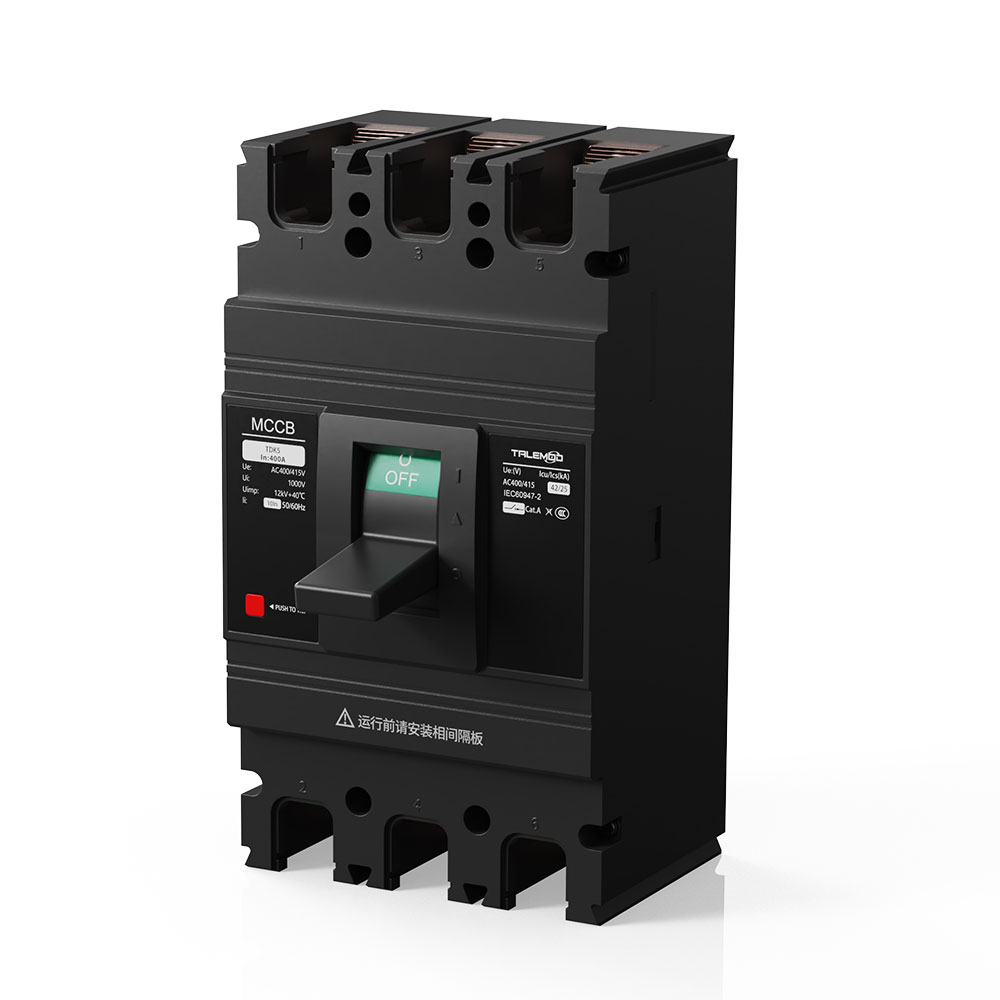

Thermomagnetischer Leistungsschalter TDK5

Anwendungsbereich

Der Kompaktleistungsschalter der Serie TDK5 (nachfolgend „Leistungsschalter“ genannt) mit einer Nennisolationsspannung von 1000 V eignet sich für seltenes Schalten und seltenes Anlaufen von Motoren in Stromkreisen mit einer Wechselstromfrequenz von 50 Hz, einer Nennbetriebsspannung von 415 V und einem Nennbetriebsstrom von 800 A. Der Leistungsschalter verfügt über Schutzfunktionen gegen Überlast, Kurzschluss und Unterspannung und schützt so den Stromkreis und die Stromversorgungseinrichtungen vor Schäden.

Der Leitungsschutzschalter kann vertikal (d.h. vertikal) oder horizontal (d.h. quer) installiert werden.

Der Leistungsschalter hat eine Trennfunktion, und seine entsprechenden Symbole sind: Die

Leistungsschalterprodukte müssen den folgenden Normen entsprechen:

IEC60947-1 Allgemeines

IEC60947-2 Niederspannungs-Leistungsschalter

IEC60947-4-1 Elektromechanische Schütze und Motorstarter

IEC60947-5-1 Elektromechanische Steuerschaltung für elektrische Geräte

Modell und Bedeutung

Seriennummer	Bedeutung des Artikels
①	Unternehmenscode: TALEMOD
②	MCCB (Leistungsschalter mit Formgehäuse)
③	Design Nr.
④	Rahmenstrom (A): Inm=63, Inm=100, Inm=125i, Inm=125, Inm=160, Inm=250, Inm=400, Inm=630i, Inm=800
⑤	i: Kapazitätserweiterungsstrom; Konventionell ohne Code
⑥	Bruchleistung: C: Geringe Bruchleistung; S: Normale Bruchleistung; L: Mittlere Bruchleistung; M: Hohe Bruchleistung
⑦	Oberflächenabdeckungstyp: S: Einfachkappe; Doppelkappe (kein Code)
⑧	Betriebsarten: Manuelle Direktbedienung: kein Code; Z: Bedienung durch Drehen des Griffs; P: Elektrischer Betrieb
⑨	Anzahl der Pole: 3: dreipolig; 4: vierpolig
⑩	Freigabemodus und Zubehörcode
⑪	4-poliger Produktcode; 3-poliger Produktcode

Notiz: 4-poliger Produktcode
Typ A: Am Nordpol ist kein Überstromauslöser installiert, und der Nordpol ist immer eingeschaltet und nicht mit den anderen drei Polen verbunden.
Typ B: Am Nordpol ist kein Überstromauslöser installiert, und der Nordpol wird mit den anderen drei Polen kombiniert (der Nordpol wird zuerst kombiniert und dann wieder getrennt).

Wichtigste technische Parameter

Modell		TDK5-63 TDK5-100 TDK5-125i				TDK5-125 TDK5-160				TDK5-250				TDK5-400 TDK5-630i				TDK5-800
Rahmenstrom Inm(A)		63,100,125i				125.160				250				400,630i				800
Bemessungsstrom In(A)		10, 16, 20, 25 32, 40, 50, 63 80, 100, 125				16, 20, 25, 32 40, 50, 63, 80 100.125 140.160				100, 125, 140 160, 180, 200 225.250				225, 250, 315, 350, 400, 500 630				630.700 800
Anzahl der Masten		3		4		3		4		3		4		3		4		3		4
Bemessungsisolationsspannung Ui(V)		800				1000
Bemessungsbetriebsspannung Ue(V)		AC400,AC415
Bemessungsstoßspannungsfestigkeit Uimp(kV)		8												12
Überschlagsdistanz (mm)		50												100
Bremsleistung		C	S	L	M	C	S	L	M	C	S	L	M	C	S	L	M	C	S	L	M
Ultimatives Kurzschlussausschaltvermögen Icu (kA)		15	25	35	50	25	35	36	50	25	35	36	50	42	50	50	70	42	50	50	70
Kurzschlussausschaltvermögen im Betrieb Ics (kA)		10	18	21	30	15	7,5	25	36	15	18	25	36	25	25	50	70	25	36	50	70
Operative Leistung (Zeiten)	Angetrieben	1500				1500				1000				1000				500
	Nicht mit Strom versorgt	8500				8500				7000				4000				2500
	Gesamt	10000				10000				8000				5000				3000

Schutzeigenschaften

Stromverteilung

Nennstrom (A)	Thermische Freisetzung (Umgebungstemperatur + 40℃)		Betriebsstrom der elektromagnetischen Auslösung (A)
	1,05 In (kalt) Nichtbetriebszeit (h)	1.3 In(heiße)Betriebszeit (h)
16≤In≤63	Außer Betrieb innerhalb von 1 Stunde	≤1	10A–40A: 400A ± 20 % 50A–800A: 10In ± 20 %
63	Außer Betrieb innerhalb von 2 Stunden	≤2

Zum Schutz von Motoren

Nennstrom (A)	Thermische Freisetzung (Umgebungstemperatur + 40℃)					Betrieb Strom elektromagnetische Auslösung (A)
	1,0 Zoll (kalt) nicht in Betrieb Zeit (h)	1,2 Zoll (heiß) Betriebszeit (h)	1,5 Zoll (heiß) Betriebszeit (h)	7,2 Zoll (kalt) Betrieb Zeit (h)	Auslöseschwelle	10A–40A: 400A ± 20 % 50A–800A: 12In ± 20 %
10≤In≤25	Außer Betrieb innerhalb von 2 Stunden	≤2	≤2 Minuten	0,5s	5
25			≤4 Minuten	4s	10
250			≤8 Minuten	6s	20

Klassifizierung von Leistungsschaltern

Klassifizierung nach der Anzahl der Pole: 3-polig und 4-polig;
Klassifizierung nach Anwendungsbereich: Für Stromverteilung und Motorschutz;
Klassifizierung nach Betriebsarten: Bedienung über Handgriff, elektrischer Betrieb (gekennzeichnet mit p), Bedienung über Drehgriff (gekennzeichnet mit …)
von Z für Schaltanlagen).
